CAD制圖五大知識點
一、CAD制圖中的零件圖內容
1）標題欄：位于圖中的右下角，標題欄一般填寫零件名稱、材料、數量、圖樣的比例，代號和圖樣的責任人簽名和單位名稱等。標題欄的方向與看圖的方向應一致。
2）一組圖形：用以表達零件的結構形狀，可以采用視圖、剖視、剖面、規定畫法和簡化畫法等表達方法表達。
3）必要的尺寸：反映零件各部分結構的大小和相互位置關系，滿足零件制造和檢驗的要求。
4）技術要求：給出零件的表面粗糙度、尺寸公差、形狀和位置公差以及材料的熱處理和表面處理等要求。
二、CAD制圖中的比例
比例：圖中機件要素的線性尺寸與實際尺寸之比。繪圖時盡量采用 1 ： 1 的比例。同一張圖紙上，各圖比例相同時，在標題欄中標注即可，采用不同的比例時，應分別標注。
三、CAD制圖中的字體
圖樣中書寫的漢字、數字、字母必須做到：字體端正、筆劃清楚、排列整齊、間隔均勻。字體的書寫成長仿宋體，并采用國家正式公布的簡化字。
四、CAD制圖中的圖線
1 .圖線型式及應用機件的圖樣是用各種不同粗細和型式的圖線畫成的。不同的線型有不同的用途，
2 .圖線的畫法圖線的畫法見下圖圖線在相交、相切處的畫法。

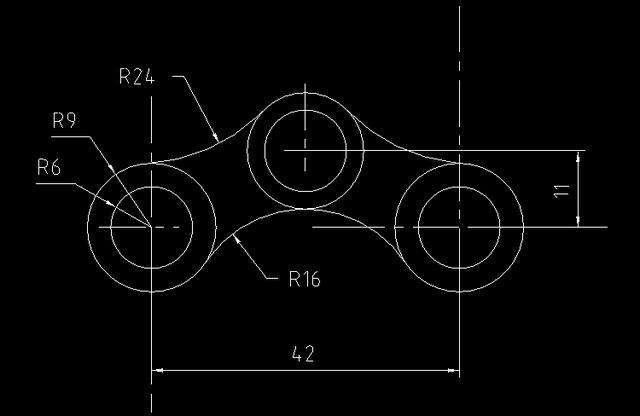

五、CAD制圖中的尺寸標注
1.尺寸標注的基本規定機件的真實大小應以圖樣上所標注的尺寸數值為依據，與圖形的大小及繪圖的準確度無關。
圖樣中的尺寸以 1 毫米為單位時，不需標注計量單位的代號或名稱，若采取其他單位，則必須標注。圖樣中所注的尺寸，為該圖樣的最后完工尺寸。機件上的每一個尺寸，一般只標注一次，并應標在反映該結構最清晰的圖形上。
2 .尺寸的組成
標注完整的尺寸應具有尺寸界線、尺寸線、尺寸數字及表示尺寸終端的箭頭或斜線。
3 .各類尺寸的注法
線性尺寸、圓及圓弧尺寸、角度、弧度尺寸、曲線尺寸、簡化注法。
